溶離試驗儀校驗

溶離試驗儀儀校項目及方法：

1.   儀器外部功能鍵檢查
目    的：
儀器單元外在環境和儀器基本功能檢查。

   驗證方法：
  1.   檢查外在環境之溫度及溼度。
  2.   以測試儀器單元外部各按鈕之功能。
  3.   合格標準：儀器單元可正常運作。

2.   軟體功能驗證
目    的：
測定儀器單元軟體功能是否可如預期之運作。


   驗證方法：
  1.   啟動儀器單元軟體。
  2.   進入單元軟體中改變各相關參數。
  3.   合格標準：觀察儀器單元如預期動作。

3.   水平校準檢查

目    的：檢測本設備放置處是否水平，並確認設備之水浴槽及驅動馬達平台，亦呈水平安置。
   驗證方法：
  1.   將水平儀置於設備水浴槽平台，檢測是否水平。
  2.   將水平儀置於設備驅動馬達平台，檢測是否水平。


4.   中心點校驗

目    的：檢測軸承位置是否符合儀器規格，正座落於溶離瓶中心位置，並確認其是否符合法規規範。

  驗證方法：
  1.   將槳杵正置或倒插於軸承上（視機型、廠牌而定）。
  2.   將溶離瓶自設備中移出。
  3.   將中心點校正盤放置於原溶離瓶之位置，將槳杵下押使槳杵或其尾端輕抵中心點位置。
  4.   若校正盤上中心點完全被槳杵所遮蓋住，則表示槳杵位於中心點上，判斷合格與否。


5.   溫度校驗

目    的：檢測水浴槽溫度是否與設定值相同，以及每個溶離瓶內溶媒之溫度，是否在法規規範之內，一方面確認外部加熱器溫控裝置是否正常，另一方面確認水浴槽加熱循環系統運轉狀況良好。

   驗證方法：
  1.   水浴槽中先加滿水。
  2.   依設備開機法執行，押下電源開關啟動設備。
  3.   將溫度設定於37.0℃。
  4.   量取適量的水加入溶離瓶，蓋上溶離瓶蓋，持續加熱令內外溫度平衡。
  5.   將標準溫度計分別放入水浴槽及各個溶離瓶中，量取溫度並記錄數值，判斷合格與否。


6.  轉速校正

驗證目的：檢測本設備之轉速控制是否與預設值相同，並確認其容許誤差在法規範圍之內。

   驗證方法：
  1.   依設備開機法執行，押下電源開關啟動設備。
  2.   將轉速設定於測試值，並啟動驅動馬達。

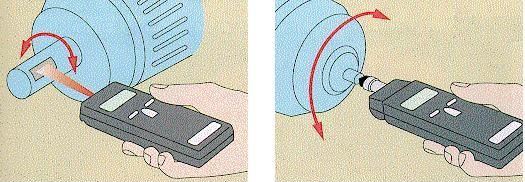

  3.   以經過校驗認證之轉速計，置於欲測試的軸承上。
  4.   當轉速計上所顯示之數值趨於平穩時，即可讀取轉速，並將結果記錄在下表，判斷是否合格。


6.   晃動度校驗

目    的：檢測軸承是否在設備規格範圍內穩定轉動，是否符合法規規範。

  驗證方法：
  1.   依本設備開機法執行，押下電源開關啟動設備。
  2.   架上槳杵。
  3.   將轉速設定於50RPM，空機運轉。
  4.   將晃動度計置於測試點，如下圖所示，讀取千分表內數值，並記錄，判斷合格與否。


7.   取樣點位置校驗

目    的：檢測取樣管位置，是否與原設備規格相符，是否合於法規規範。

  驗證方法：
  1.   取出溶離瓶蓋，以游標卡尺量取樣管放置之位置與蓋緣之距離。
  2.   記錄以上之結果，並判定是否合格。

8.   槳杵高度位置校驗

驗證目的：檢測槳杵高度是否在法規規範之內。

  驗證方法：
  1.   依設備開機法執行，押下電源開關啟動設備。
  2.   將軸承固定鈕旋開，拉提槳杵至較高之位置。
  3.    將驅動馬達平台下降至最低位置。
  4.   投入高度校正球，將槳杵下壓，使之輕頂校正球（以游標卡尺量取校正球直徑），將軸承固定鈕旋緊。
  5.   此時槳杵高度，即是校正球之直徑，記錄合格與否。
